Ein 19-Zoll-Industrie-Monitor mit 24-V-Eingang sollte anhand des gemessenen Verhaltens bei Spannungseinbrüchen abgenommen werden, nicht allein anhand seiner Angabe von 9–36 V. Testen Sie den Start bei 9, 12, 18, 24 und 36 V, erfassen Sie Dauerstrom und Leistung und ziehen Sie die 24-V-Schiene anschließend unter 18 V. Erteilen Sie die Freigabe nur, wenn das Display keinen Bildausfall oder Neustart zeigt und innerhalb Ihres Grenzwerts wiederhergestellt ist.
Der Grund, diesen Test jetzt zu verschärfen, ist IEC 61000-4-29:2026, veröffentlicht am 30. Juli 2026. Ashkan, Ingenieur für Industrie-Monitore bei IronView, überträgt diese Überarbeitung zur Störfestigkeit von DC-Eingängen in eine wiederholbare Abnahmeprüfung für Ihre 17,3-, 18,5- und 19-Zoll-Monitorinstallationen.
Was hat sich in IEC 61000-4-29:2026 geändert?
IEC 61000-4-29:2026 definiert wiederholbare Prüfungen für Spannungseinbrüche, kurze Unterbrechungen und Spannungsschwankungen an DC-Eingängen. Außerdem legt sie Prüfpegel, Anforderungen an den Generator sowie Aufbau und Verfahren fest. Verwenden Sie Abschnitt 5, um die Schweregrade zu bestimmen, und Abschnitt 6, um die Generatorgrenzen zu prüfen, bevor Sie Prüfergebnisse vergleichen.
Die IEC-Veröffentlichungsseite beschreibt die Ausgabe von 2026 und die dokumentierten Änderungen gegenüber der vorherigen Veröffentlichung. Die Norm liefert Ihnen einen Prüfrahmen. Sie macht aus einer weit gefassten Eingangsspezifikation keinen garantierten Bestehensgrenzwert. Ihre Einkaufsspezifikation muss weiterhin Einbruchtiefe, Dauer, Quellenimpedanz, Wiederherstellungsgrenze und eine Regel für sichtbare Ausfälle enthalten.
Warum kommt es bei einer nominalen 24-V-Schiene zu einem Brownout?
Ein 24-V-DC-Monitor kann sein Bild verlieren, wenn ein anderes Gerät die gemeinsame Schiene schneller verändert, als die Stromversorgung und Verkabelung reagieren können. Lilliputs Buyer’s Guide für industrielle Touchscreen-Monitore nennt SPS, Sensoren und größere geschaltete Lasten als häufige Ursachen für Einbrüche oder Spitzen auf der Schiene.
An den Monitoranschlüssen kommt das Ergebnis an, nicht der auf dem Netzteil aufgedruckte Nennwert. Kabelwiderstand, gemeinsam genutzte Rückleiter und der Einschaltstrom eines Solenoids können eine kurze Kerbe unterhalb der praktischen Betriebsspannung des Monitors erzeugen. Ein weiter DC-Eingangsspannungsbereich erhöht die Reserve, beweist aber keine Spannungseinbruchfestigkeit für Ihre Wellenform.
- Das Schalten einer SPS oder eines Sensors verändert den gemeinsamen Laststrom.
- Ein Solenoid oder Schütz erzeugt einen schnellen Stromsprung.
- Lange oder zu knapp dimensionierte Leiter erhöhen den Spannungsabfall am Monitor.
- Der Display-Controller kann zurückgesetzt werden, bevor die Hintergrundbeleuchtung sichtbar ausfällt.
- Ein Neustart kann die Bedieneransicht unterbrechen, selbst wenn die Schiene auf 24 V zurückkehrt.
Was belegt die Angabe „19-Zoll-Industrie-Monitor mit 24-V-Eingang“?
Ein veröffentlichter Eingangsbereich bestätigt den angegebenen Betriebsbereich unter den Bedingungen des Herstellers. Er nennt jedoch weder die Schwelle für Spannungseinbrüche noch die Wiederherstellungszeit, Prüfschwere oder das Auslösekriterium für einen Fehler. Die aktuellen 19-Zoll-Produktseiten von Teguar und Touch Think zeigen, warum Sie eine zweite Abnahmeebene benötigen.
Auf der Seite des Teguar TD-45-19 ist DC 9–36 V angegeben. Auf der Seite des Touch Think TPC190-M41 steht ebenfalls DC 9–36 V; in der Parametertabelle werden zusätzlich 12–24 V aufgeführt. Behandeln Sie beides als Auswahlangaben, nicht als Beweis dafür, dass der Bildschirm den von Ihrem Schaltschrank erzeugten transienten Vorgang übersteht.
Was hat IronView an seinem 19-Zoll-Gerät gemessen?

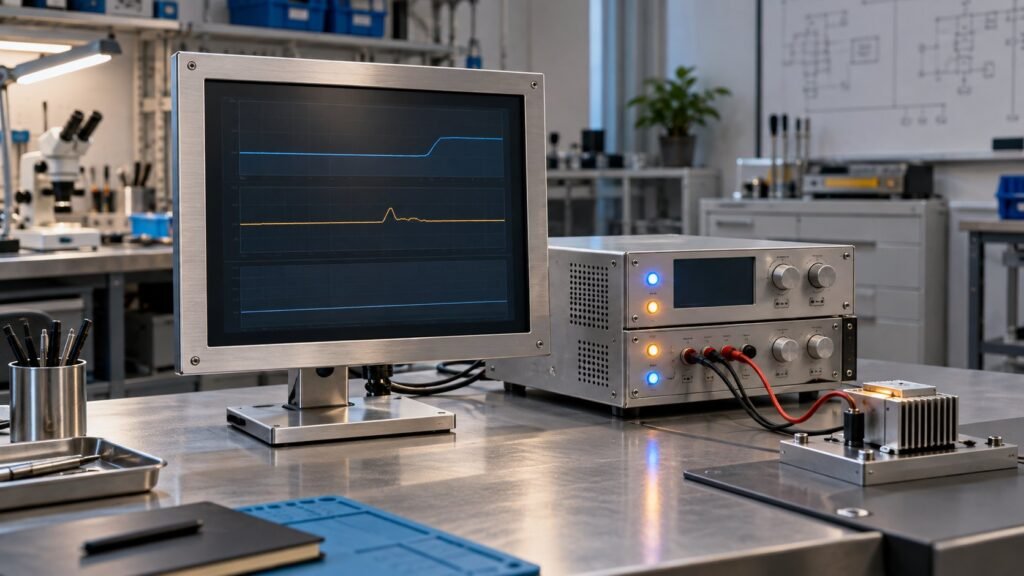

IronView testete den Panel-Mount-Monitor IV19-PM-24 mit 19 Zoll an einer geregelten DC-Quelle und führte die Protokollierung an den Monitoranschlüssen durch. Der kontrollierte Überbrückungstest verwendete eine Spannungsabsenkung von 100 ms und eine Rampe von 1 V/ms. Die Wiederherstellungszeit ist das Intervall zwischen der wiederhergestellten Nennspannung und einem stabil angezeigten Bild.

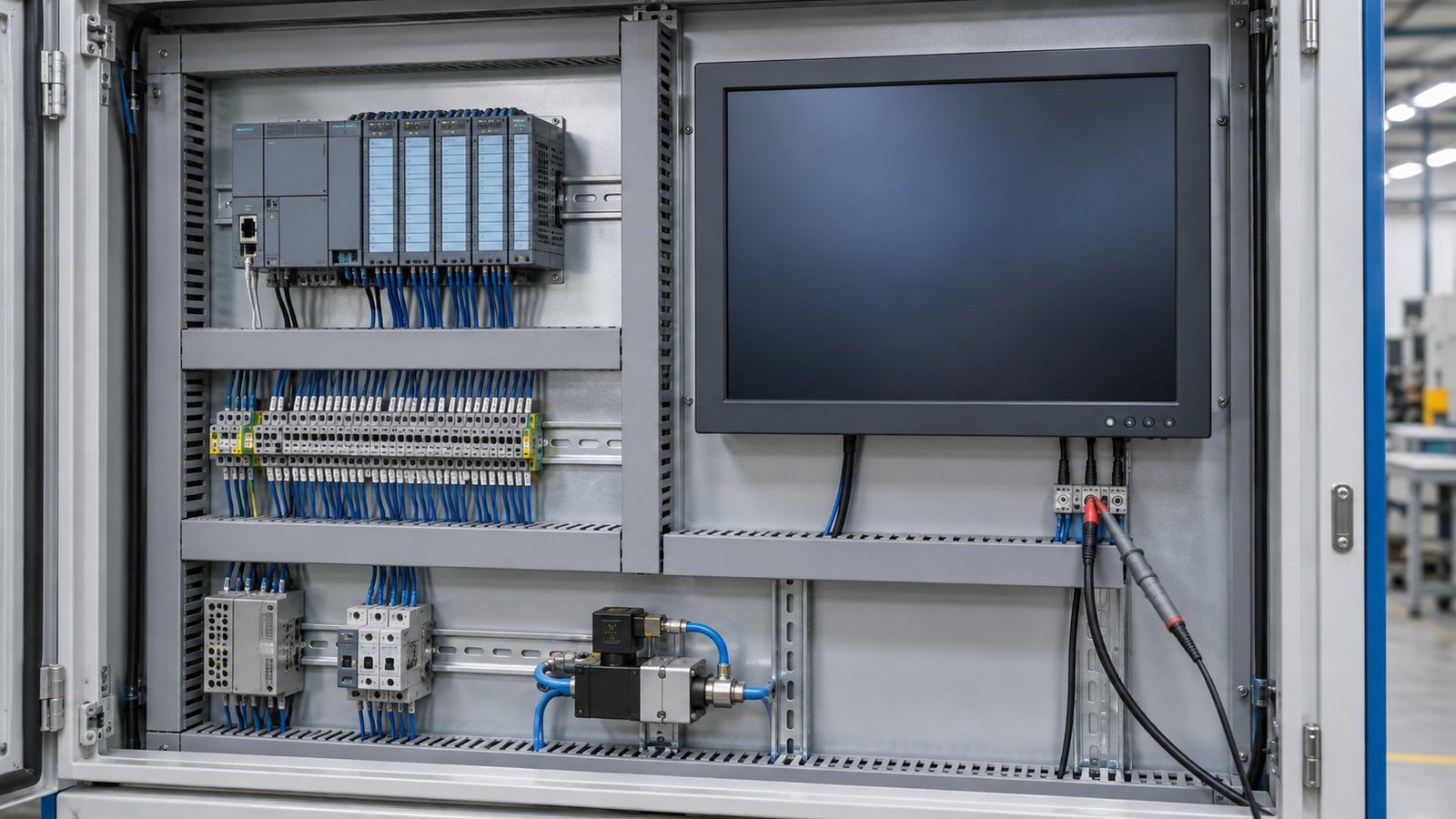

Der Auslöser in der Installation unterschied sich von der kontrollierten Rampe. Bei nominal 24 V zog das Einschalten eines 24-V-Solenoids die Schienenspannung des IV19-PM-24 in drei wiederholten Kerben für 120 Mikrosekunden auf 17,6 V. Das Display zeigte in allen fünf von fünf Versuchen einen schwarzen Bildschirm und startete innerhalb von 1.840 ms neu. Die gemessene Fehlerschwelle lag während dieses schnellen Ereignisses unter 18 V.
Dieses Ergebnis zeigt, warum Sie die Wellenform und nicht nur die minimale DC-Eingangsspannung spezifizieren sollten. Das Gerät überstand einen langsameren kontrollierten Einbruch auf 17,2 V, während das schärfere Ereignis auf der gemeinsamen Schiene einen Ausfall verursachte. Die Projektabnahmegrenze von IronView für diesen Test lautet: kein sichtbarer Bildverlust bei 18,0 V über 100 ms und eine Wiederherstellung innerhalb von 500 ms.
Wie sollten Sie den Abnahmetest durchführen?
Führen Sie den Test an den Monitoranschlüssen mit der endgültigen Kabellänge, dem endgültigen Rückleiter und den geschalteten Lasten durch. Erfassen Sie sowohl Spannung als auch Strom. Ein reines Prüfstandergebnis ist unvollständig, wenn die Gehäuseverdrahtung die tatsächliche Störung erzeugt.
- Stellen Sie die DC-Quelle auf 24 V ein und schließen Sie den endgültigen Kabelsatz an. Fehlerbild: Ein nicht gemessener Spannungsabfall zwischen Quelle und Monitor verschleiert den tatsächlichen Auslöser.
- Starten Sie den Monitor bei 9 V, 12 V, 18 V, 24 V und 36 V. Erfassen Sie Startspannung, Dauerstrom und Leistung. Fehlerbild: Kein Start, instabiles Bild oder ungewöhnlicher Strom an einem der erforderlichen Punkte.
- Legen Sie das vereinbarte Einbruchsprofil mit dem Schweregrad aus Abschnitt 5 der IEC 61000-4-29:2026 an. Fehlerbild: Schwarzer Bildschirm, Ausfall des Touch-Controllers oder Neustart während des Einbruchs.
- Prüfen Sie Generatorgrenzen und Wellenformaufbau anhand von Abschnitt 6. Fehlerbild: Ein nicht reproduzierbares Ergebnis, weil Quellenimpedanz, Anstiegszeit oder Ausgangsleistung nicht kontrolliert sind.
- Schalten Sie die tatsächliche Solenoid-, Schütz- oder Motorlast an der gemeinsamen 24-V-Schiene. Fehlerbild: Die Schiene fällt unter 18 V und der Monitor verliert sein Bild oder startet neu.
- Stellen Sie die Nennspannung wieder her und messen Sie die Wiederherstellung bis zu einem stabilen Bild. Fehlerbild: Die Wiederherstellung dauert länger als 500 ms, hinterlässt Artefakte oder erfordert einen Eingriff des Bedieners.
Halten Sie die Oszilloskopsonde am Eingangstecker des Monitors. Eine Protokollierung ausschließlich am Netzteil kann eine kurze lokale Kerbe übersehen. Erfassen Sie Ereignisspannung, Dauer, Laststrom und Displayreaktion in derselben Prüfdatei.
FAQ: DC-Eingangstests für 19-Zoll-Monitore
Reichen 9–36 V für eine 24-V-Installation aus?
Nein. Damit wird nur ein stationärer Eingangsspannungsbereich bestätigt. Sie benötigen weiterhin einen kontrollierten Einbruchstest und einen Test mit geschalteter Last an den Monitoranschlüssen.
Warum zeigt eine Produktseite sowohl 9–36 V als auch 12–24 V?
Die beiden Angaben können unterschiedliche Bereiche der Spezifikation beschreiben. Behandeln Sie den engeren Wert aus der Parametertabelle als offene Frage, bis der Hersteller bestätigt, für welche Bedingung er gilt.
Was muss Ihre Anforderung an einen Spannungseinbruch enthalten?
Legen Sie Nennspannung, Einbruchpegel, Dauer, Wellenform, Quellenimpedanz, Lastereignis, Regel für sichtbare Ausfälle und Wiederherstellungsgrenze fest. Ohne diese Angaben können zwei Anbieter die Konformität anhand unterschiedlicher Prüfungen behaupten.
Was sollten Sie vor dem Kauf spezifizieren?
Spezifizieren Sie den stationären DC-Eingangsbereich des Monitors und sein geprüftes Verhalten bei Spannungseinbrüchen als getrennte Anforderungen. Verwenden Sie das Glossar für Spezifikationen von Industrie-Monitoren für Begriffe zum Eingang, vergleichen Sie den Installationskontext unter IronView-Anwendungen und fordern Sie den genauen Prüfbericht an, bevor Sie ein 19-Zoll-Gerät freigeben. Um Ihr Schienenprofil zu prüfen und einen Abnahmeplan für einen 19-Zoll-Monitor anzufordern →
