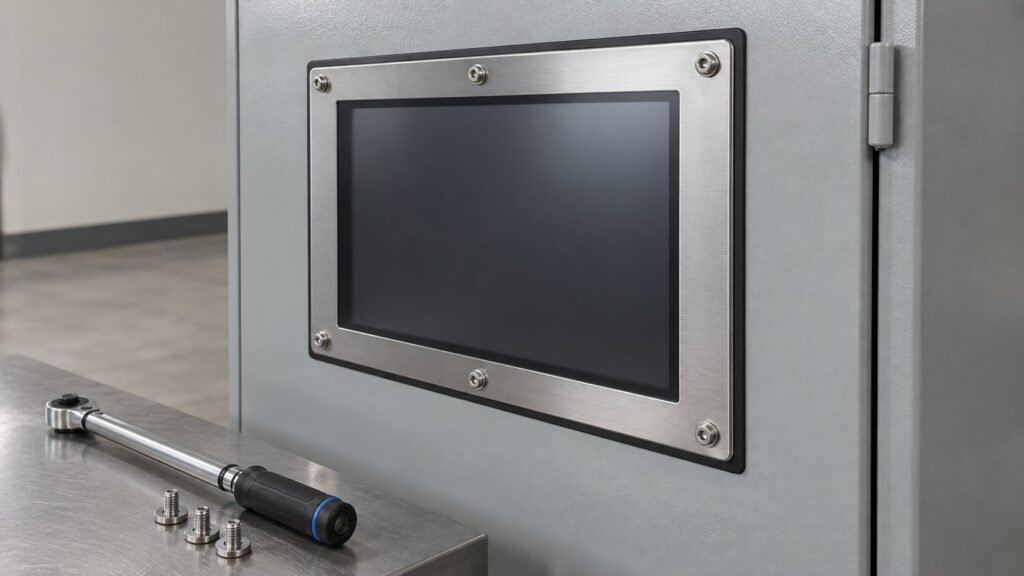

Die Dichtungskompression eines 19-Zoll-Industriemonitors ist akzeptiert, wenn die umlaufende 19-Zoll-Dichtung an jeder geprüften Ecke und in der Mitte jeder Seite eine Kompression von 25–35 % aufweist, die Klemmkraft dem Installationsprotokoll entspricht und ein dokumentierter IPX5-Wasserstrahltest keine Feuchtigkeit hinterlässt. Das Ergebnis gilt für die eingebaute Frontbaugruppe, nicht für ein unmontiertes Display.
Eagle Touch unterscheidet zwischen einer IP65-Frontfläche und einem vollständig abgedichteten Monitor. Die korrekte Panelmontage bestimmt, ob die Schutzart gilt. Das Sortiment von IronView umfasst 17,3″, 18,5″ und 19″-Industriemonitore; dieses Verfahren ist auf den 19-Zoll-Rahmen beschränkt. Ich verfasse es als Ashkan, Industrial-Monitor-Ingenieur bei IronView.
Was muss die Dichtungskompression eines 19-Zoll-Industriemonitors nachweisen?
Die Dichtung eines 19-Zoll-Monitors besteht nur, wenn ihre gemessene Verpressung rund um den eingebauten Umfang innerhalb von 25–35 % der freien Höhe bleibt. Koxian gibt diesen Bereich für IP65- und IP66-Ausschnittmontagen an. Eine IP65-Frontdichtung benötigt daher nachweisbare Installationsmessungen und nicht nur ein Produktetikett.
Berechnen Sie die Kompression wie folgt: (freie Dichtungshöhe − eingebaute Dichtungshöhe) ÷ freie Dichtungshöhe × 100. Bei einer freien Höhe von 4,0 mm beträgt die zulässige Verpressung 1,0–1,4 mm. Dokumentieren Sie das Ergebnis separat an jeder Ecke und in der Mitte jeder Seite.
Wie sollte die Dichtungskompression bei der Panelmontage eingestellt werden?
Stellen Sie die Dichtungskompression bei der Panelmontage mit gleichmäßiger Klemmkraft über die gesamte 19-Zoll-Blende ein. Koxian weist darauf hin, dass sich Stahl bei jeder Temperaturänderung um 10 °C über 200 mm ungefähr 0,1 mm bewegen kann, sodass sich eine grenzwertige Abdichtung nach Temperaturzyklen verändern kann.
Prüfen Sie anhand der Installationszeichnung die Ausschnitttoleranz und dokumentieren Sie den tatsächlichen Wert. Kontrollieren Sie, ob die Dichtung durchgehend anliegt. Eine eingeklemmte, verschobene oder lokal abgeflachte Dichtung ist ein Fehler, selbst wenn die durchschnittliche Kompression korrekt erscheint.
Was sollte Ihr Abnahmetest für den 19-Zoll-Monitor dokumentieren?
Ihr Abnahmeprotokoll sollte das IronView-Gerät, die Dichtung, den Ausschnitt, die Klemmkraft, die gemessene Kompression und das Sprühergebnis identifizieren. Das Hope-ML19I-Handbuch vom September 2026 liefert einen nützlichen Richtwert: 12 Muttern, angezogen mit 1,13–1,7 N·m. Ohne Drehmomentwerkzeuge nennt es einen Blendenspalt von 1,6–2,4 mm.
- Probe identifizieren. Modell oder Teilebezeichnung von IronView, Seriennummer und Installationsdatum dokumentieren. Fehlerauslöser: Das eingebaute Gerät kann keiner Zeichnung oder keinem Fertigungsprotokoll zugeordnet werden.
- Dichtung prüfen. Dichtungsmaterial und freie Höhe in Millimetern vor dem Anziehen dokumentieren. Fehlerauslöser: Die Dichtung ist eingeklemmt, verschoben, eingeschnitten oder dauerhaft verpresst.
- Öffnung bestätigen. Freigegebene Ausschnitttoleranz und gemessene Öffnung dokumentieren. Fehlerauslöser: Das Maß liegt außerhalb der freigegebenen Toleranz.
- Klemmkraft aufbringen. Die 12 Muttern einsetzen und kontrolliert über Kreuz mit 1,13–1,7 N·m anziehen, sofern die Installation des Hope ML19I gilt. Wenn keine Drehmomentwerkzeuge verfügbar sind, den Richtwert für den Blendenspalt von 1,6–2,4 mm dokumentieren und jede Seite prüfen. Fehlerauslöser: Ungleichmäßiges Anliegen oder eine nicht dokumentierte Klemmmethode.

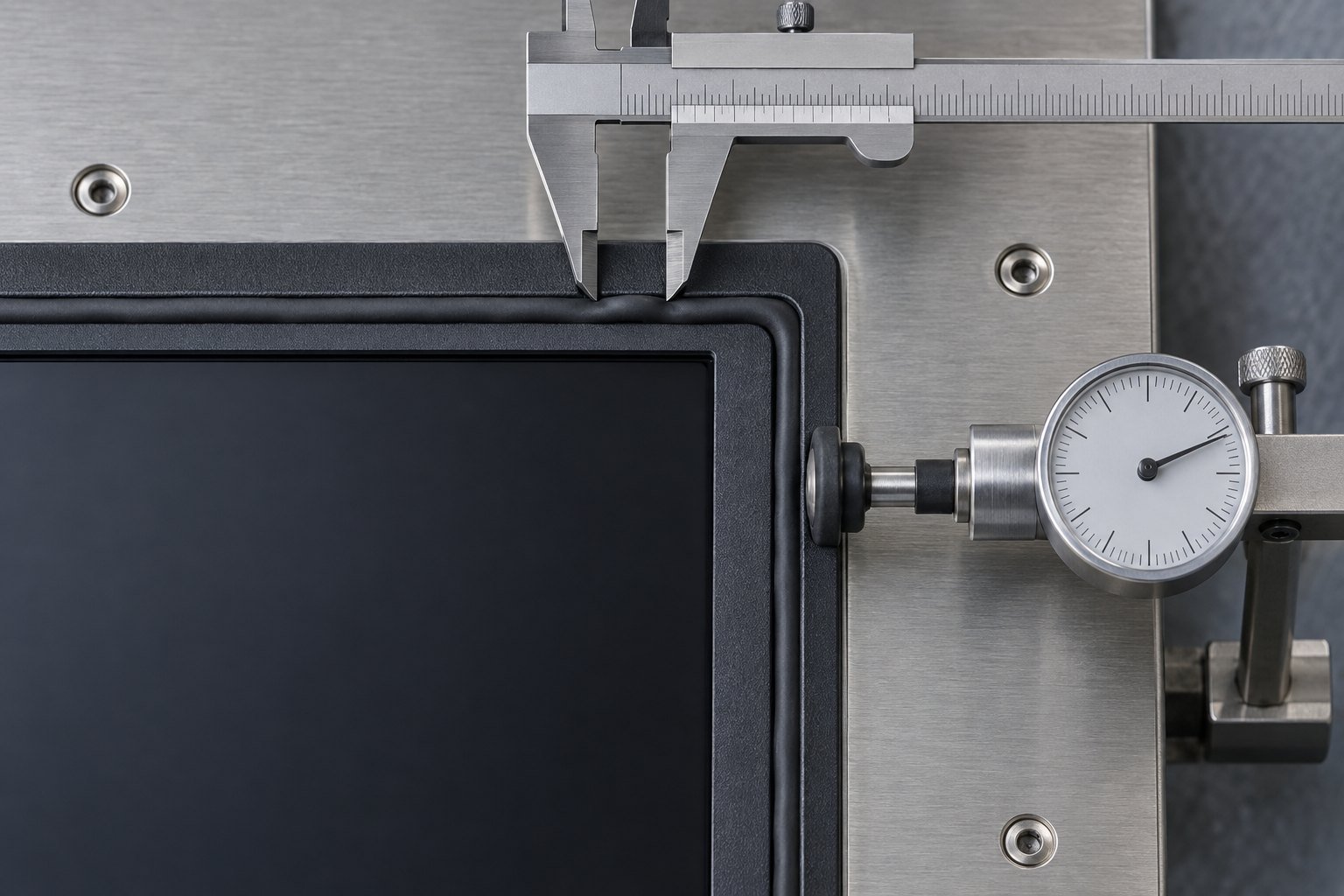

- Kompression messen. Die eingebaute Dichtungshöhe an vier Ecken und in der Mitte jeder Seite dokumentieren. Den Prozentsatz an jedem Messpunkt berechnen. Fehlerauslöser: Ein Messwert liegt unter 25 %, über 35 % oder zeigt eine dauerhafte Verformung.
- Sprühtest durchführen und dokumentieren. Freigegebene Wasserstrahlmethode, Durchfluss von 12,5 l/min, ungefähr 3 m Abstand, Dauer von drei Minuten pro Fläche, Bediener und Ergebnis dokumentieren. Fehlerauslöser: Nach dem Test tritt Feuchtigkeit auf.
Wenn der Monitor nach der Installation zusätzlich elektrisch geprüft werden muss, fahren Sie mit dem Abnahmetest des 24-V-Eingangs eines 19-Zoll-Industriemonitors fort. Bewahren Sie dieses Protokoll getrennt vom Ergebnis der Dichtungs- und Wassereintrittsprüfung auf.
Was weisen IEC 60529, Abschnitt 6, und Prüfung 14.2.5 nach?
IEC 60529:1989+A1:1999+A2:2013, Abschnitt 6, definiert die zweite Kennziffer für den Wasserschutz. Prüfung 14.2.5 ist die mit IPX5 verbundene Wasserstrahlprüfung. Ein bestandenes IPX5-Ergebnis weist die Beständigkeit gegen die festgelegten Wasserstrahlen unter den definierten Prüfbedingungen nach.
Ein IPX5-Ergebnis weist nicht nach, dass jede Installation korrekt abdichtet. Es ersetzt weder die gemessene Dichtungskompression noch die freigegebene Ausschnitttoleranz oder Aufzeichnungen zum Klemmdrehmoment. Bei einem 19-Zoll-Monitor ist die Abnahmeentscheidung das kombinierte Protokoll: Zustand der Baugruppe, 25–35 % Kompression und keine Feuchtigkeit nach dem dokumentierten Sprühtest.
Häufig gestellte Fragen zum 19-Zoll-Test
Gilt IP65 immer für den vollständigen Monitor?
Nein. Eagle Touch erklärt, dass IP65 möglicherweise nur für die Frontfläche gilt und von einer korrekten Panelmontage abhängen kann. Bestätigen Sie vor der Freigabe die geschützte Fläche und die Installationsbedingungen.
Ist eine Dichtungskompression von 24 % akzeptabel?
Nein. Ein Messwert unter 25 % ist für dieses Verfahren ein Fehlerauslöser. Korrigieren Sie die Installation und wiederholen Sie die Messungen vor dem Sprühen.
Kann der Blendenspalt die Drehmomentmessung ersetzen?
Nur als dokumentierter Fallback, wenn der Richtwert des Hope ML19I gilt. Dokumentieren Sie den Spalt von 1,6–2,4 mm und prüfen Sie weiterhin die Kompression sowie das Ergebnis des Wasserstrahltests.
Was sollte vor der Produktion freigegeben werden?
Geben Sie die 19-Zoll-Installation erst frei, wenn Modell oder Teilebezeichnung, Dichtungsmaterial, freie Höhe, Ausschnitttoleranz, Klemmkraft, Kompression an Ecken und Seitenmitten sowie das Sprühergebnis dokumentiert sind. Für den nächsten Auswahlschritt sehen Sie sich IronViews 19-Zoll-Monitore zur Panelmontage für frontseitig abgedichtete Installationen → an
