EMV bei Industriemonitoren: Leitfaden nach Anschlüssen

Die EMV-Abnahme eines Industriemonitors erfordert Nachweise für jeden zugänglichen Anschluss unter den installierten Kabel- und Erdungsbedingungen. Ein gültiger Prüfbericht nennt Prüfpegel, Frequenzbereich, Wellenform, Leistungskriterium, Kabellänge, Displayzustand und Nummer des Laborberichts. Außerdem wird festgehalten, ob Synchronisation, Touchfunktion und Helligkeit stabil bleiben.

KOXIAN berichtet, dass ein Display die Prüfungen nach IEC 61000-6-2 auf dem Labortisch bestehen kann, aber neben einem Frequenzumrichter mit 15 A pro Phase ausfällt. Allgemeine EMV-Seiten beschränken sich häufig auf Zertifizierung und Abschirmung. Dieser Leitfaden liefert die anschlussbezogenen Nachweise und reproduzierbaren Fehlerauslöser, die auf solchen Seiten fehlen.

Was muss die EMV-Abnahme eines Industriemonitors nachweisen?

Die EMV-Abnahme eines Industriemonitors muss einen stabilen Betrieb in der elektrischen Umgebung nachweisen, in der Sie das Display installieren. Eine bestandene Laborprüfung ist ein Nachweis für eine definierte Konfiguration. Sie beweist nicht, dass sich ein ungeschirmtes 10-m-Videokabel neben einem schaltenden Frequenzumrichter identisch verhält.

Definieren Sie vor der Prüfung Quelle, Kabelführung und Monitorzustand. Beziehen Sie Frequenzumrichter, Schweißgeräte, Relaisbänke und lange ungeschirmte Videokabel in die Risikobewertung ein. Für Ihre Anwendungen mit Industriemonitoren erfassen Sie den tatsächlichen Eingang, die Kabellänge, die Gehäuseerdung und den Schirmanschluss.

Welche Fehler sollten Sie dokumentieren?

Dokumentieren Sie den ersten sichtbaren oder funktionalen Fehler, nicht nur ein Bestanden- oder Nicht-bestanden-Ergebnis. Eine aussagekräftige Fehlerbeschreibung nennt sowohl das Symptom als auch seinen Auslöser.

• Flackern durch ein Schaltereignis des Frequenzumrichters.
• Verlust der Synchronisation, wenn das HDMI- oder DisplayPort-Kabel exponiert wird.
• Aussetzer der Touchfunktion während der leitungsgeführten HF-Injektion auf dem USB- oder Touchkabel.
• Helligkeitsänderung oder Display-Reset während der definierten Exposition.
• Relaischaltungen, die bei einer bestimmten Frequenz oder einem benannten Betriebszustand eine reproduzierbare Bildunterbrechung verursachen.

Auf welche IEC-Klauseln sollte Ihr EMV-Prüfauftrag verweisen?

IEC 61000-6-2:2016 macht die Störfestigkeitsbewertung von der Gerätekonfiguration und ihren Anschlüssen abhängig. Verweisen Sie auf die Klauseln 7 und 9 für den anzuwendenden Prüfaufbau und nutzen Sie Klausel 6, um relevante EMV-Leistungsangaben in der Produktdokumentation zu verlangen.

Für leitungsgeführte HF-Störungen verweisen Sie auf IEC 61000-4-6:2023, Klausel 7. Der Prüfaufbau und die Injektionsverfahren decken 150 kHz bis 80 MHz ab. Die Ausgabe 2023 enthält außerdem überarbeitete Anforderungen an Injektion und Rückkopplung, sodass ein älterer Bericht möglicherweise nicht dasselbe Verfahren beschreibt.

Was muss die Dokumentation aussagen?

Der Nachweis nach IEC 61000-6-2:2016 sollte die Monitorkonfiguration, die bewerteten Anschlüsse und die verwendeten Leistungskriterien nennen. Die Produktdokumentation sollte Ihnen ermöglichen, das Zertifikat dem gelieferten Gerät, der Kabelanordnung und dem Betriebszustand zuzuordnen.

Wie validieren Sie die EMV eines Industriemonitors Anschluss für Anschluss?

Prüfen Sie jeden Anschluss als installierten Übertragungsweg in den Monitor. Akzeptieren Sie keine allgemeine Aussage auf Gehäuseebene, wenn Gleichstromversorgung, Video-, Touch- und Erdungsanschlüsse unterschiedliche Kabelführungen oder Anschlussmethoden haben.

Verlangen Sie für jede Zeile den genauen Prüfpegel, Frequenzbereich, die Wellenform, das Leistungskriterium, die Kabellänge, den Displayzustand und die Nummer des Laborberichts. Wenn ein Wert nicht zutrifft, vermerken Sie den Grund. Leere Felder verhindern, dass die Standortabnahme wiederholt werden kann.

Welche Nachweise sollte IronView mit dem Monitor liefern?

IronView sollte vor der Freigabe der Installation ein auf die Konfiguration abgestimmtes Nachweispaket für ein Produktionsgerät liefern. Verwenden Sie den 17,3-Zoll-Industriemonitor von IronView als Referenzbezeichnung und nennen Sie anschließend den genauen kontrollierten Teilenummerncode, der für Ihr Projekt geliefert wird.

Dieselbe Methode gilt für IronViews Reihe von 17,3-, 18,5- und 19-Zoll-Industriemonitoren. Ein Zertifikat für eine Größe oder Board-Revision sollte nicht automatisch als Nachweis für eine andere Konfiguration behandelt werden.

• Produktionsmodell oder Teilebezeichnung, einschließlich der Board-Revision, sofern relevant.
• Gültiges Laborzertifikat und Nummer des Laborberichts.
• Prüfdatum und Ausgabe jeder zitierten IEC-Norm.
• Erdungsmethode, Gehäuseverbindung und Schirmanschluss auf Monitor- und Quellenseite.
• Gemessenes Ergebnis für jeden Anschluss, zum Beispiel kein Verlust von Synchronisation, Touchfunktion oder Helligkeit während der Exposition.
• Benannter Fehlermodus und Auslöser, etwa Flackern während eines Schaltvorgangs des Frequenzumrichters.
• Kabellänge, Videoformat, Helligkeitseinstellung in Nits und während der Prüfung verwendeter Display-Betriebszustand.

Was gilt als reproduzierbares Ergebnis?

Ein reproduzierbares Ergebnis ermöglicht es einem anderen Ingenieur, die Exposition nachzustellen und dasselbe Ergebnis zu beobachten. Schreiben Sie Betriebsbedingung, Frequenz oder Ereignisauslöser, Dauer und sichtbares Symptom auf. Schreiben Sie nicht nur „EMV-konform“, wenn die Abnahmeentscheidung von der Bildstabilität abhängt.

Wie reproduzieren Sie einen durch einen Frequenzumrichter verursachten Monitorfehler?

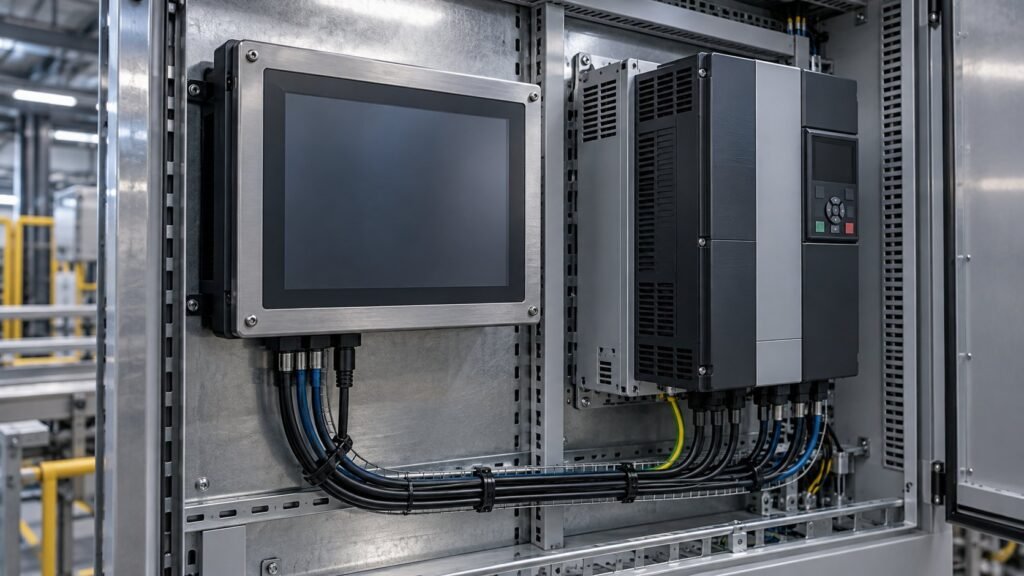

Reproduzieren Sie den Fehler, indem Sie vor dem Anlegen der Störung den Quellzustand, die Kabelführung und den Monitorzustand festlegen. KOXIANS Beispiel eines Frequenzumrichters mit 15 A pro Phase zeigt, warum ein Ergebnis auf dem Labortisch möglicherweise nicht die Schaltumgebung am Standort abbildet.

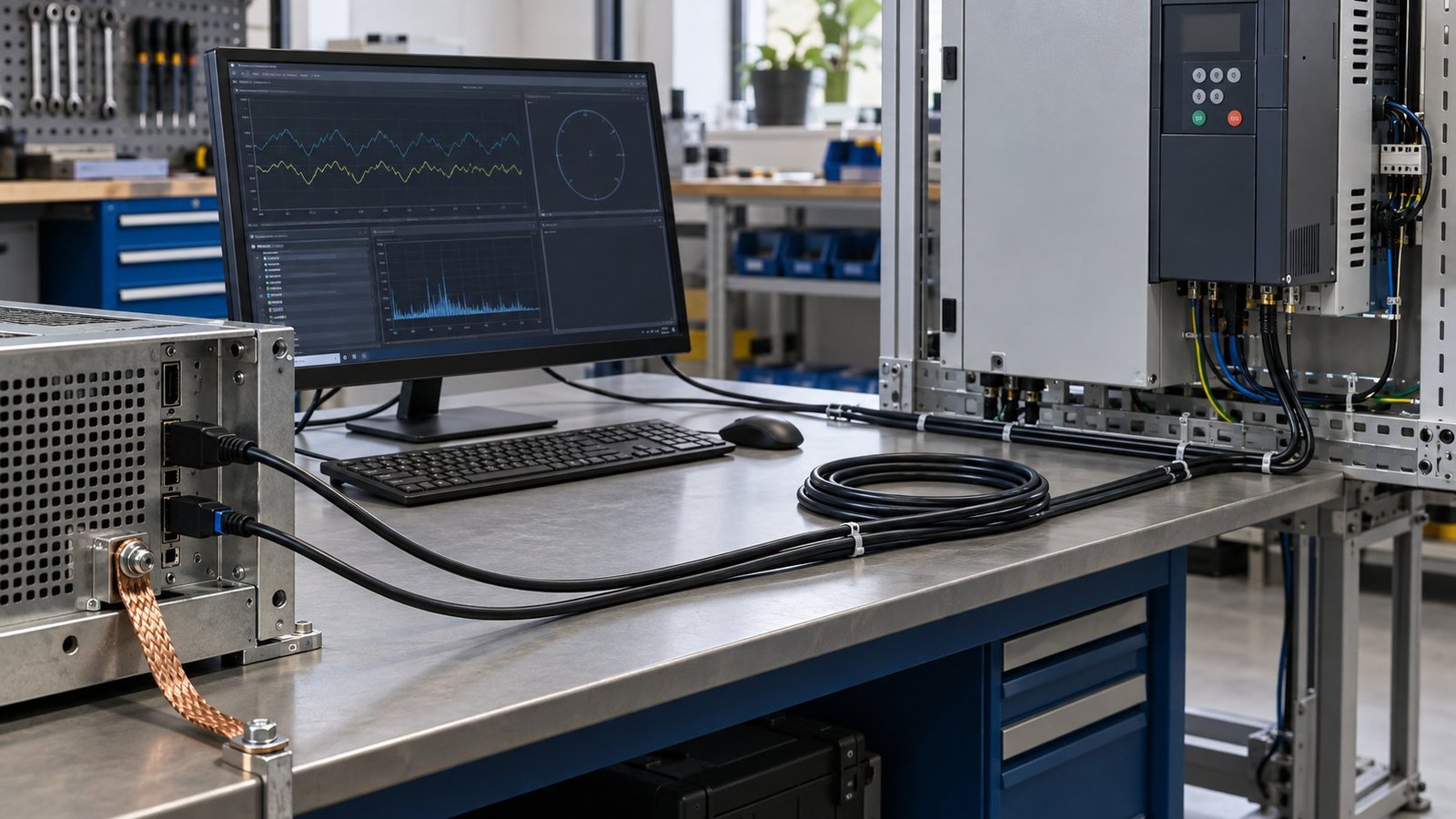

1. Stellen Sie den Frequenzumrichter, das Schweißgerät oder die Relaisbank auf den Betriebszustand ein, der das vermutete Ereignis erzeugt. Fehlermodus: Ohne Auslöser gibt es keinen reproduzierbaren Fehler.
2. Verlegen Sie das Produktionskabel mit der installierten Länge und dem installierten Abstand. Fehlermodus: Ein kurzes Laborkabel kann Flackern oder Synchronisationsverlust verbergen.
3. Verbinden Sie das Gehäuse und schließen Sie die Schirme genau wie bei der Installation an. Fehlermodus: Eine provisorische Erdung kann den am Standort vorhandenen Gleichtaktpfad beseitigen.
4. Betreiben Sie den Monitor mit seinem Produktionseingang, seiner Auflösung, Helligkeit und Touch-Einstellung. Fehlermodus: Ein inaktiver Bildschirm macht möglicherweise keinen Fehler sichtbar, der Touchfunktion oder Video-Timing beeinträchtigt.
5. Wenden Sie das definierte IEC-Prüfverfahren an und protokollieren Sie den genauen Pegel, Frequenzbereich, die Wellenform, Dauer und Berichtnummer. Fehlermodus: Ein unvollständiger Prüfdatensatz kann die Abnahme nicht stützen.
6. Wiederholen Sie das Ereignis, bis das Ergebnis stabil ist. Dokumentieren Sie „kein Verlust von Synchronisation, Touchfunktion oder Helligkeit“ nur, wenn die Messung diese Aussage unterstützt.

Wenn der Standort Flackern zeigt, der Laborbericht jedoch einen bestandenen Test ausweist, vergleichen Sie zuerst Kabellänge, Schirmanschluss, Erdimpedanz, Betriebszustand der Quelle und Displaykonfiguration. Diese Unterschiede sind hilfreicher als eine allgemeine Aussage über Abschirmung.

Fragen von Einkaufsteams zur EMV von Industriemonitoren

Besteht ein IEC-61000-6-2-Monitor automatisch neben einem Frequenzumrichter?

Nein. Die Prüfung nach IEC 61000-6-2:2016 gilt für eine definierte Gerätekonfiguration und einen definierten Anschlusssatz. Ein Standort mit einem Frequenzumrichter von 15 A pro Phase und einem langen ungeschirmten Kabel kann eine andere Exposition erzeugen.

Was ist der Unterschied zwischen EMI bei Industriemonitoren und Störfestigkeitsprüfungen?

EMI bei Industriemonitoren betrifft unerwünschte Aussendungen des Geräts. Die Störfestigkeitsprüfung eines Industriemonitors untersucht, ob externe Störungen einen Fehler verursachen. Ihr Abnahmeprotokoll sollte diese Nachweiswege getrennt halten.

Warum ist IEC 61000-4-6:2023 wichtig?

IEC 61000-4-6:2023, Klausel 7, definiert Aufbau und Injektionsverfahren für leitungsgeführte HF-Störungen von 150 kHz bis 80 MHz. Die überarbeiteten Anforderungen an Injektion und Rückkopplung beeinflussen, wie Sie Berichte vergleichen.

Was sollten Sie vor dem Kauf anfordern?

Fordern Sie die Produktionsbezeichnung, das gültige Zertifikat, das Prüfdatum, die vollständige Berichtnummer, die Anschlussmatrix, die Kabelbedingungen, die Erdungsdetails und das gemessene Leistungsergebnis an. Senden Sie den Plan der installierten Kabel zusammen mit Ihrer Angebotsanfrage über Kontakt & Angebote.

Was sollten Sie vor der Installation freigeben?

Geben Sie einen Industriemonitor erst frei, wenn sein Zertifikat zur gelieferten Konfiguration und zu Ihren Standortbedingungen passt. Nutzen Sie das Spezifikationsglossar für Industriemonitore, um die Begriffe im Nachweispaket zu prüfen, und bestätigen Sie anschließend jeden Anschluss, jedes Kabel und jedes Fehlerkriterium mit Ihrem Installateur. →
