Ein Open Frame Monitor kommt ohne Gehäuse zu Ihnen — Sie bauen ihn in Ihr eigenes Housing ein. Genau dafür ist er gemacht: ViewSonic beschreibt Open Frame Displays als Displays ohne Außengehäuse, damit OEMs sie direkt in eigene Konstruktionen integrieren können. Die Entscheidung für open frame einbau monitore ist bei Ihnen also schon gefallen. Die Frage, die jetzt zählt: Wie befestigen Sie das Chassis, wie führen Sie die Kabel durch die Gehäusewand, und wie viel Platz brauchen Sie hinter dem Panel?
Dieser Leitfaden beantwortet genau das — Montage, Kabelführung, Freiraum, Dichtung und EMV-Schirmung. IronView liefert zu jedem Open-Frame-Gerät ein VESA-Bohrbild und ein Montage-Bracket-Kit mit; auf Anfrage erhalten Sie vorab Chassis-Freiraumzeichnungen, bevor Sie Ihren Ausschnitt fräsen.

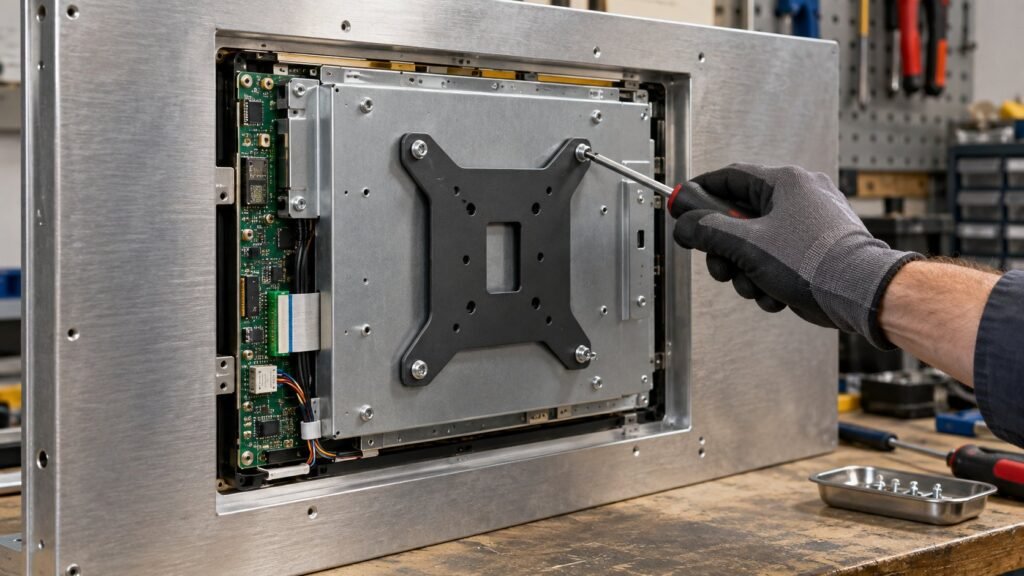

VESA- und Bracket-Montage: der Standard bei Open Frame Einbau Monitoren
Open Frame Monitore verlassen die Fertigung ohne Gehäuse. ADM electronic beschreibt die Montage bei dieser Bauform als Standard: befestigt wird über Brackets oder über ein VESA-Lochbild am Metall-Chassis. Für die Praxis heißt das — Sie legen sich nicht auf eine einzige Methode fest, sondern kombinieren je nach Konstruktion.

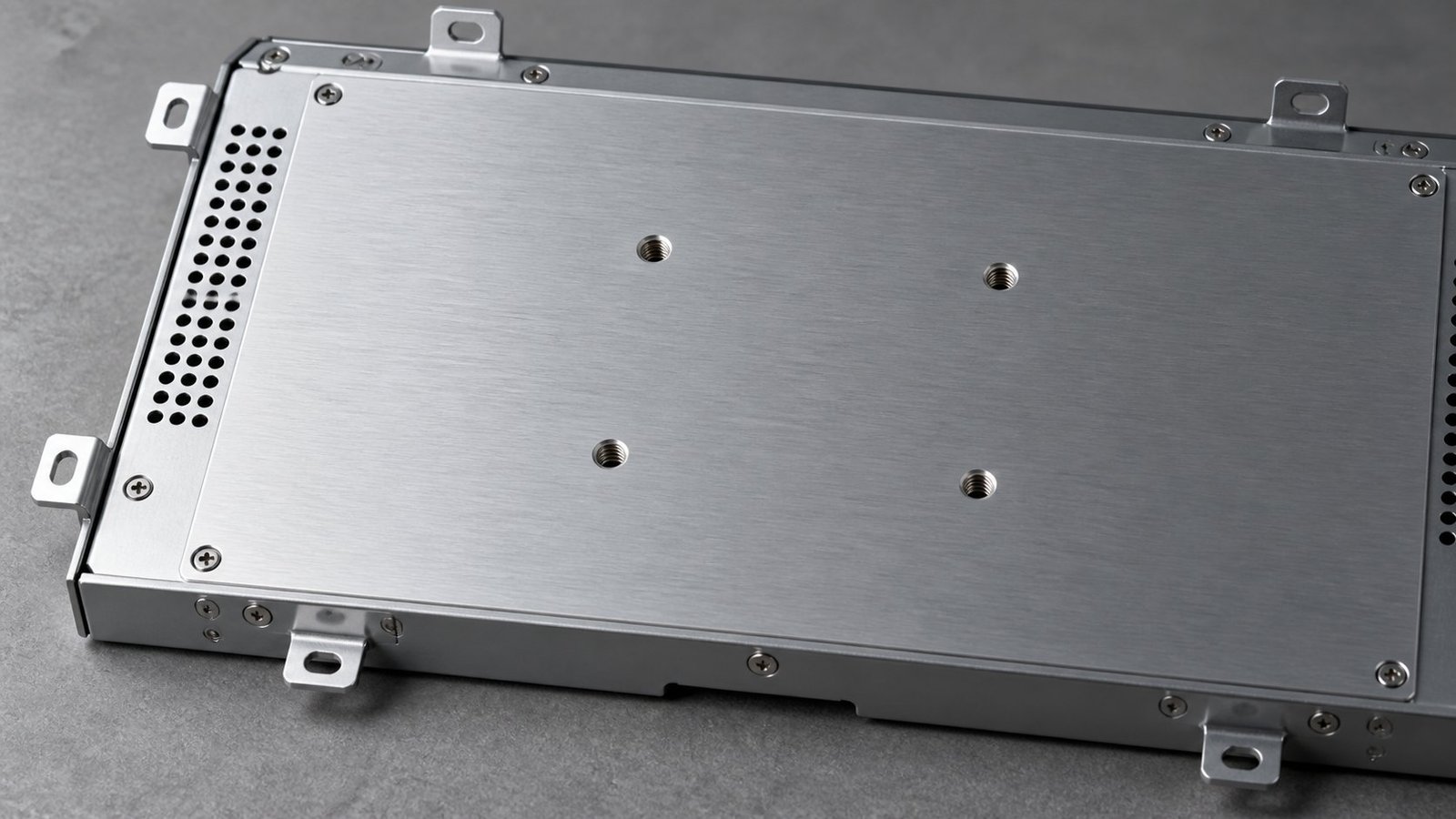

Bei den meisten Panel-Größen zwischen 8 und 24 Zoll — so zeigen es aktuelle Marktübersichten für Open-Frame-OEM-Displays — finden Sie am Chassis entweder eine VESA-75- oder VESA-100-Bohrung, oder seitliche Bracket-Laschen mit Langlöchern. Der Einbaumonitor-VESA-Anschluss folgt dabei denselben vier Bohrungen wie bei einem Wandhalter: M4-Gewinde, 75 × 75 mm oder 100 × 100 mm, je nach Baugröße. Bei 17.3-, 18.5- und 19-Zoll-Geräten aus dem IronView-Programm sitzt das VESA-Muster mittig auf der Chassis-Rückseite, sodass Sie es unabhängig von der Einbaulage nutzen können.
Brackets sind die zweite Option und meist die robustere für vibrationsbelastete Maschinen: vier bis sechs Punkte statt vier, verteilt über die Chassis-Kante. Das reduziert Flächenpressung auf dem Blendrahmen und hält den Open Frame Chassis Mount auch bei Dauerlast im Feld stabil. Zu jedem IronView-Gerät liegt ein Bracket-Kit mit passenden Schrauben bei, dazu ein maßstabsgetreues VESA-Bohrbild als PDF und DXF — Sie übertragen es direkt auf Ihre Gehäusewand oder Ihr CAD-Modell. Details zu Lochbildern und Anschlussbezeichnungen finden Sie im Industrial Monitor Spec Glossary.
See also: Einbau Monitore mit Frontplatte: The Cutout Guide
Kabelführung und Zugentlastung durch die Gehäusewand
Kabel sind bei jedem Einbau der Punkt, an dem Nacharbeit teuer wird. Planen Sie die Durchführung, bevor Sie den Ausschnitt fräsen.
Führen Sie Video-, Touch- und Stromkabel einzeln durch die Gehäusewand, nicht als ein gebündeltes Loch für alles. Das erleichtert spätere Reparaturen und reduziert Zugbelastung auf die Steckverbinder direkt am Chassis. Für die Zugentlastung setzen Sie eine Kabelverschraubung oder eine Gummitülle mit Klemmschelle innen an der Gehäusewand — die Zugkraft landet auf der Schelle, nicht auf dem Stecker. Das ist besonders wichtig bei der Open Frame Monitor OEM-Integration in bewegten Anlagenteilen, etwa an Schwenkarmen oder Türen mit Schleppkette.
Beim Industrie-Monitore-Einbau in Schaltschränken empfehlen wir, für HDMI- und USB-Leitungen mindestens 80 mm Biegeradius einzuplanen und die Kabel nicht direkt am Steckergehäuse zu knicken. Legen Sie außerdem eine Service-Schlaufe von 100 bis 150 mm hinter dem Panel an, damit Sie den Monitor bei einer Wartung herausklappen können, ohne die Steckverbindung zu lösen.
See also: How to Choose a SCADA / Control Room Display

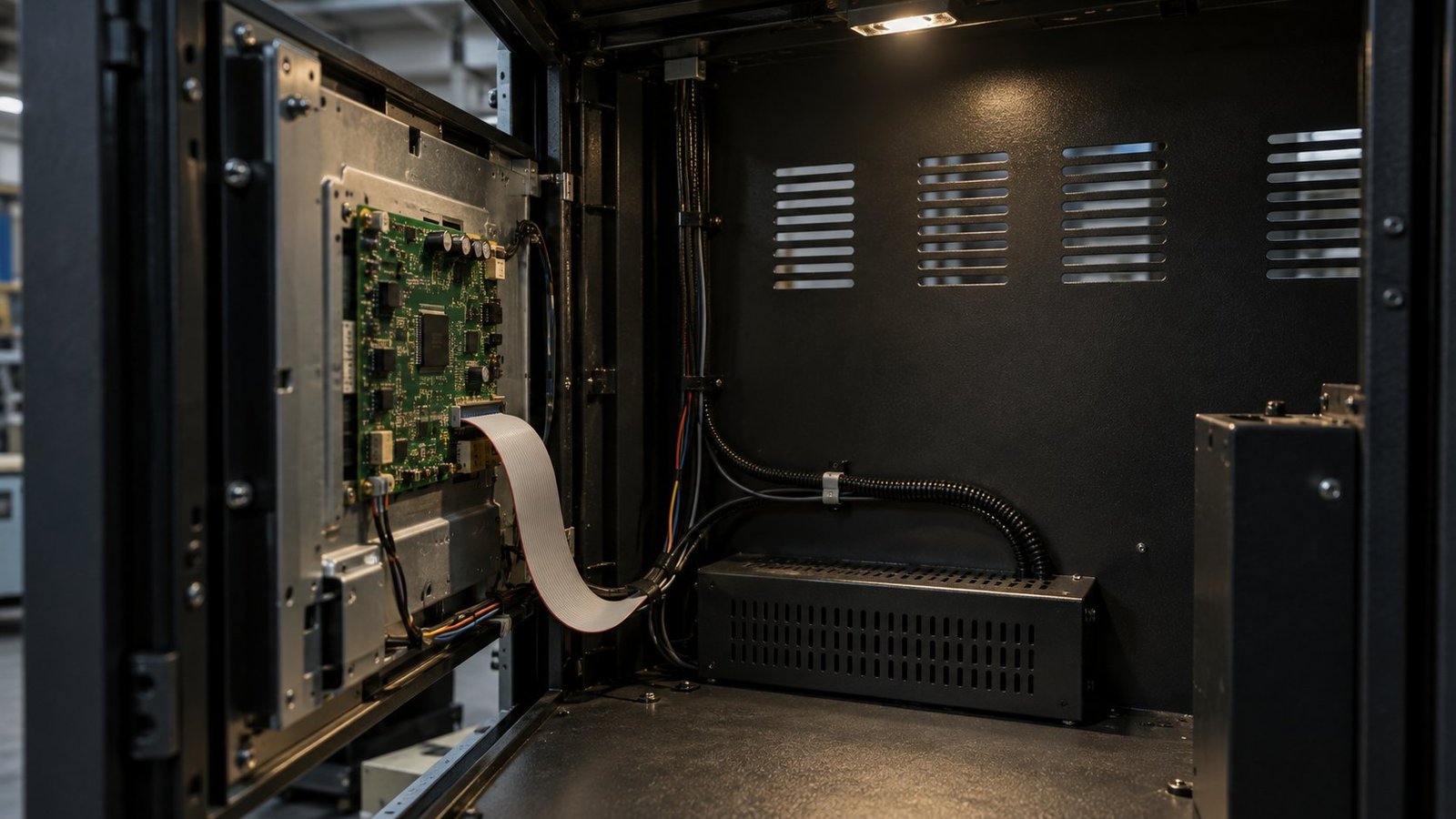

Freiraum hinter dem Panel: Platz für Treiberplatine und Belüftung
Hinter jedem Open Frame Chassis sitzt die Treiberplatine — und die braucht Luft und Platz. Rechnen Sie mit mindestens 25 bis 35 mm Bautiefe zwischen Chassis-Rückseite und Gehäuseinnenwand, je nach Panel-Größe und Controller-Board. Bei 19-Zoll-Geräten mit externem PC-Modul kommen schnell weitere 40 bis 50 mm dazu.
Für die Belüftung gilt: Blockieren Sie die rückseitigen Lüftungsschlitze nicht durch Kabelbündel oder Montageblech. Ein Abstand von mindestens 15 mm zwischen Platine und nächstem Bauteil verhindert Wärmestau, besonders wenn der Monitor in einem geschlossenen Schaltschrank ohne aktive Kühlung sitzt.
Weil jede Konstruktion anders ist, prüfen wir das vorab mit Ihnen: Auf Anfrage schicken wir Ihnen die Chassis-Freiraumzeichnung für Ihr Modell, bevor Sie Ihren Ausschnitt fräsen → Kontakt & Angebote. Das spart eine zweite Gehäuse-Charge, wenn sich am Ende ein Stecker oder Lüfter genau dort befindet, wo Sie ihn nicht eingeplant hatten. Vor dem Fräsen des Ausschnitts prüfen Sie diese vier Punkte:
- Bautiefe hinter dem Chassis für Treiberplatine und Steckverbinder
- Freiraum um die Lüftungsschlitze, mindestens 15 mm
- Position und Biegeradius jeder einzelnen Kabeldurchführung
- Zugänglichkeit für Wartung, ohne das Chassis komplett auszubauen
Blendendichtung am Gehäuseausschnitt
Wo der Rahmen auf den Gehäuseausschnitt trifft, entscheidet die Dichtung über den Staub- und Spritzschutz am Übergang. Setzen Sie die Blendendichtung — meist ein geschäumtes PU- oder Silikonband — umlaufend auf die Rückseite des Blendrahmens, nicht auf die Gehäusekante. So gleicht sie Fertigungstoleranzen am Ausschnitt aus, statt nur am Rahmen selbst zu sitzen.
Pressen Sie die Dichtung beim Verschrauben gleichmäßig zusammen — ungleiche Anpresskraft an einer Ecke ist der häufigste Grund für Undichtigkeit im Feld. Ziehen Sie die Befestigungsschrauben über Kreuz an, wie bei einer Zylinderkopfdichtung, statt der Reihe nach von einer Seite zur anderen.
EMV-Schirmung im Metallgehäuse
Sitzt das Chassis in einem Metallgehäuse, übernimmt dieses einen Teil der EMV-Schirmung — aber nur, wenn Sie es elektrisch sauber anbinden. Verbinden Sie das Chassis-Metall über die Montagepunkte leitfähig mit der Gehäusewand, etwa über blanke Kontaktflächen an den Bracket- oder VESA-Schrauben statt über lackierte Flächen.
Führen Sie das Massekabel des Monitors kurz und direkt zum nächstgelegenen Erdungspunkt im Gehäuse, nicht über eine lange Schleife zum Hauptgehäuseerder. Bei Signalkabeln, die durch die Gehäusewand führen, hilft eine Ferritklappe nahe am Durchführungspunkt gegen eingekoppelte Störungen von Motoren oder Frequenzumrichtern in derselben Anlage. Das ist Basis-Praxis, keine vollständige EMV-Abnahme — für eine normkonforme Prüfung braucht es weiterhin eine Messung am fertigen Gehäuse.
Häufige Fragen zu Open Frame Einbau Monitoren
Passt ein Bracket-Kit auf jedes Chassis?
Nein. Bracket-Position und Lochabstand sind modellabhängig. IronView liefert das passende Kit direkt mit jedem Gerät, sodass Sie keine eigene Adapterlösung konstruieren müssen.
Reicht VESA 100 für 19-Zoll-Geräte?
Bei den meisten 19-Zoll-Open-Frame-Chassis ja, sofern zusätzlich die seitlichen Bracket-Punkte mittragen. Bei reiner VESA-Befestigung ohne Bracket prüfen Sie vorab die Vibrationslast Ihrer Anlage.
Wie früh sollte ich die Freiraumzeichnung anfordern?
Vor dem Fräsen des Ausschnitts — nicht danach. Sobald das Gehäuse gefertigt ist, lassen sich Bautiefe und Kabeldurchführung nicht mehr korrigieren.
Fazit: vom Bohrbild zum fertigen Einbau
VESA- oder Bracket-Montage, saubere Kabeldurchführung, genug Freiraum hinter dem Panel, eine sauber sitzende Blendendichtung und eine leitfähige Anbindung ans Gehäuse — das sind die fünf Punkte, die über einen sauberen Einbau entscheiden. Wenn Sie noch das passende Chassis für Ihr Projekt suchen, finden Sie die technischen Daten aller Baugrößen auf der Seite Open Frame Monitore → dort auch die Vorlage, mit der Sie Ihr eigenes VESA-Bohrbild anfordern.
