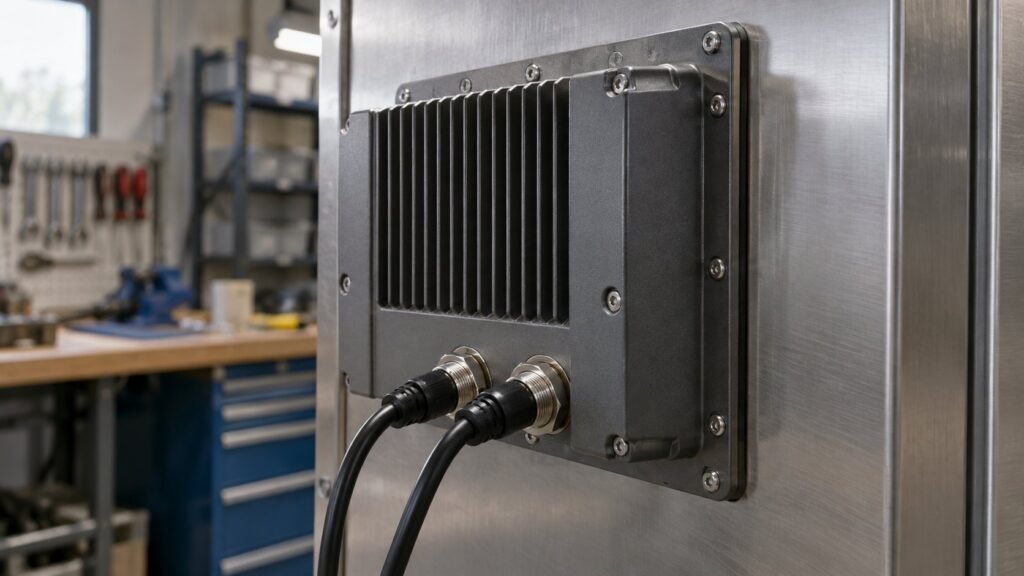

Eine IP65-Frontblende sagt nichts über die Rückseite des Gehäuses aus. Genau diese Lücke übersehen Installateure. Ein Panel-Mount-Monitor mit versiegelten rückseitigen Anschlüssen hält Wasser und Staub dort fern, wo die Verkabelung sitzt – nicht nur hinter dem Glas. Eine gewöhnliche DVI- oder USB-Kabelpeitsche, die durch ein gebohrtes Loch geführt wird, macht dieses Datenblatt schnell zunichte.
Dieser Beitrag behandelt, was hinter dem Panel passiert. Wir betrachten, wann rückseitige Versiegelung wirklich wichtig ist und was M12-Durchführungsverschraubungen leisten, was eine Tülle nicht kann. Außerdem zeigen wir, wie IronView Rückgehäuse über die Baureihen 17,3″, 18,5″ und 19″ hinweg konstruiert. Touch-Technologie und Helligkeitswerte lassen wir hier außen vor. Wir bleiben beim Verkabelungsweg vom Feldkabel bis zur Leiterplatte.
Warum ein Standard-Rückseitenausschnitt bei einer Waschanlage versagt
Die meisten Panel-Mount-Monitore werden mit einer DVI-D- oder HDMI-Kabelpeitsche sowie einem USB-Kabel für den Touch geliefert. Beide enden in einem einfachen Kabelende. Installateure bohren ein Loch in die Gehäusewand und führen das Kabel hindurch. Danach dichten sie es mit Silikon oder einer einfachen Tülle ab. Das hält, bis das Gehäuse einen Temperaturwechsel erlebt. Warme Innenluft kondensiert an der kühleren Stahlwand. Jeder Spalt an dieser Tülle lässt Wasser entlang des Kabelmantels bis in das Steckergehäuse eindringen.
Wir sehen im Feld zwei Fehlerbilder. Das eine ist Wassereintritt direkt durch den Ausschnitt. Das andere ist Kondensation, die sich in einem versiegelten, aber unbelüfteten Gehäuse bildet und nirgendwo abfließen kann. Eine vordere IP65– oder sogar IP66-Verglasung berührt keines dieser Probleme. Diese Schutzart betrifft die Blendendichtung und die Linse, nicht das Rückgehäuse oder die Kabeleinführung. Ein Panel-Mount-Monitor mit versiegelten rückseitigen Anschlüssen löst das erste Fehlerbild direkt. Gehäusebelüftung und Trockenmittel kümmern sich um das zweite.
M12-Durchführungsstecker: Was die Panelwand wirklich versiegelt

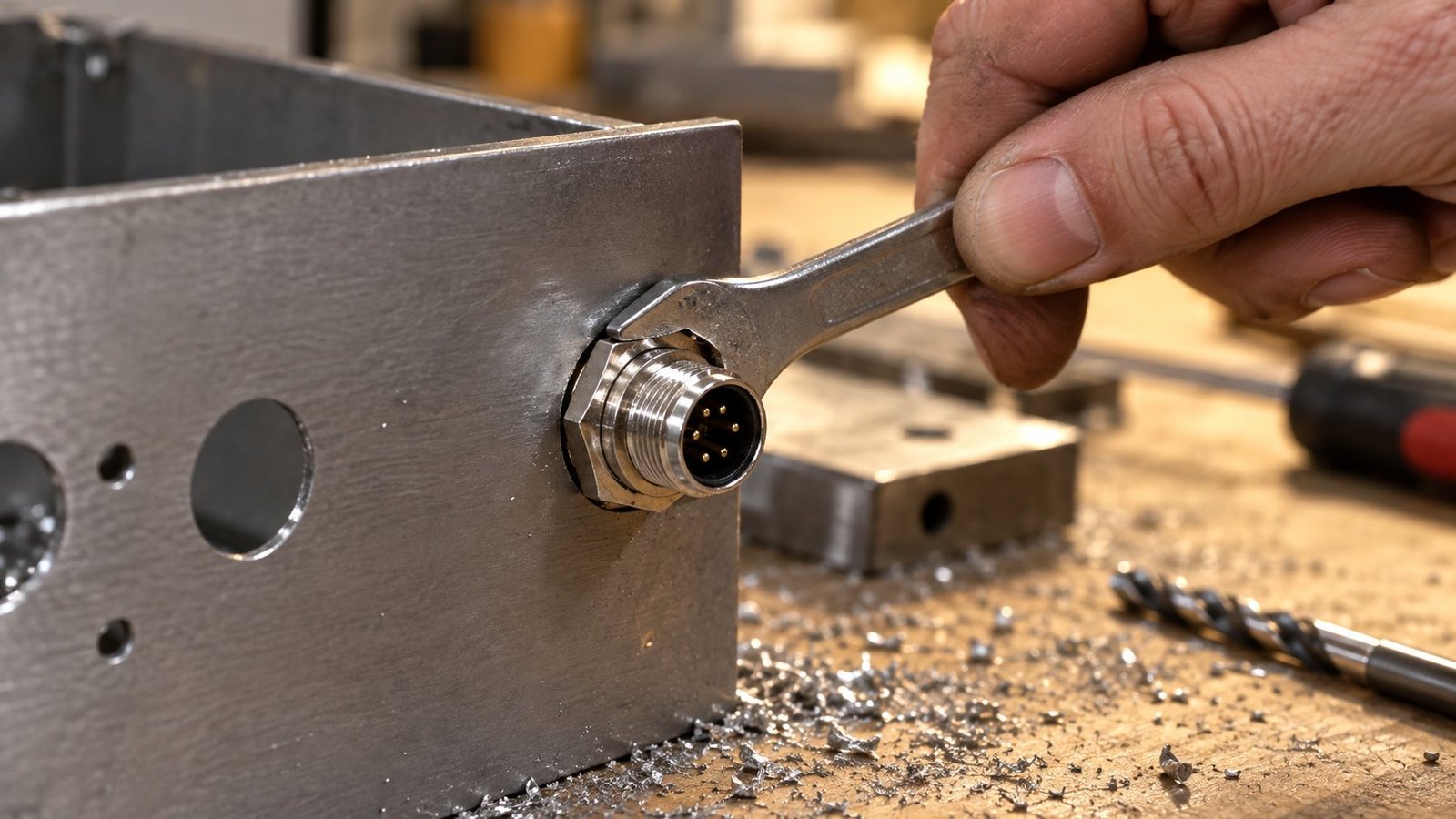

Laut dem Beschaffungsleitfaden von Industrial Monitor Direct für Panel-Durchführungsverschraubungen kommt die Dichtwirkung von der Verschraubung selbst, nicht vom Loch. Ein Aufbau mit M12-Steckverbinder für Industriemonitore setzt auf einen Gewindesicherungsring und einen O-Ring an der Panelwand. Das ist die Dichtung – nicht der Ausschnitt, nicht die Verschraubung. Der Steckverbinder wird durch ein gebohrtes und mit Gewinde versehenes Loch montiert. Der O-Ring wird gegen den Stahl gepresst, und der Sicherungsring hält ihn unter Vibration. Wasser hat keine Möglichkeit, daran vorbeizukommen.
Derselbe Leitfaden weist darauf hin, dass M12-Verschraubungen für IP67 ausgelegt sind, manche sogar für IP69K. Das ist bei einer Waschanlage mit heißen Hochdruckstrahlen entscheidend. Eine Spezifikation für IP67-Rückwandmonitore bedeutet, dass Rückgehäuse und dessen Anschlüsse kurzzeitiges Untertauchen überstehen, nicht nur Spritzwasser. Digikeys Vergleich von M12 mit alternativen Steckverbindern nennt einen zweiten Vorteil: Die Abmessungen von M12 sind herstellerübergreifend standardisiert. Eine Panel-Mount-Buchse eines Anbieters passt zu einem Kabelstecker eines anderen. Das ist bei einer Nachrüstung wichtig, wenn auf derselben Anlage SPS, Sensoren und Monitor verschiedener Marken kombiniert werden.
Panel-Mount-Monitor mit versiegelten rückseitigen Anschlüssen: Wann Sie einen brauchen
Rückseitige Versiegelung rechtfertigt ihre Kosten bei drei Anlagentypen. Erstens Waschanlagen – Lebensmittel, Getränke, Pharma –, wo Schläuche oder CIP-Zyklen das Gehäuse direkt treffen. Zweitens Außen- oder unbeheizte Schaltschränke, wo Temperaturschwankungen zwischen Tag und Nacht Kondensation auf die Anschlüsse ziehen. Drittens staubige Anlagen – Getreide, Zement, Holzverarbeitung –, wo feine Partikel über Monate, nicht Tage, in jeden Spalt eindringen. Bei all diesen bauen wir einen Panel-Mount-Monitor mit versiegelten rückseitigen Anschlüssen standardmäßig, nicht optional.
- Anzahl und Geschlecht der Steckverbinder – wie viele M12-Buchsen das Rückgehäuse für Video, Strom sowie Touch oder USB benötigt.
- Schutzart der Verschraubung selbst, nicht nur der Blende – IP67 als Feldstandard, IP69K für Heißwaschanlagen.
- Gewindegröße und Ausschnittdurchmesser – M12-Verschraubungen benötigen ein sauberes, entgratetes Loch passend zum Datenblatt, keine freihändig gebohrte Schätzung.
- Option Kabelverschraubung am Monitorgehäuse – ein mehradriges Kabel durch eine einzelne PG9- oder PG11-Verschraubung, für Aufbauten, bei denen ein vollständiger M12-Kabelbaum nicht gerechtfertigt ist.
M12-Durchführungsstecker kosten mehr als eine blanke Kabelpeitsche und eine Tülle. Rechnen Sie mit etwa 8 bis 20 Pfund pro Verschraubung, gegenüber wenigen Pence für eine Tülle. Die Lieferzeit ist der größere Faktor. Die Beschaffungshinweise von Industrial Monitor Direct nennen 12 bis 14 Wochen für markenreine Sonderbestellungen. Ab Lager ist die Lieferung schneller, wenn man stattdessen kompatible Hersteller mischt. Ein vollständig vergossenes Kabel wird direkt an den Monitor angeformt, ohne im Feld wartbaren Steckverbinder. Das umgeht die Lieferzeit und dichtet ebenso gut ab. Allerdings verlieren Sie die Möglichkeit, ein Kabel zu tauschen, ohne den Monitor zu tauschen. Für eine Maschine, die sich nie bewegt, ist eine vergossene Lösung oft die einfachere Spezifikation. Für alles auf einer gemischten Anlage mit mehreren Steckertypen gewinnen Durchführungsverschraubungen bei der Wartungsfreundlichkeit.
IronView-Rückseitengehäuse über die Baureihen 17,3″, 18,5″ und 19″

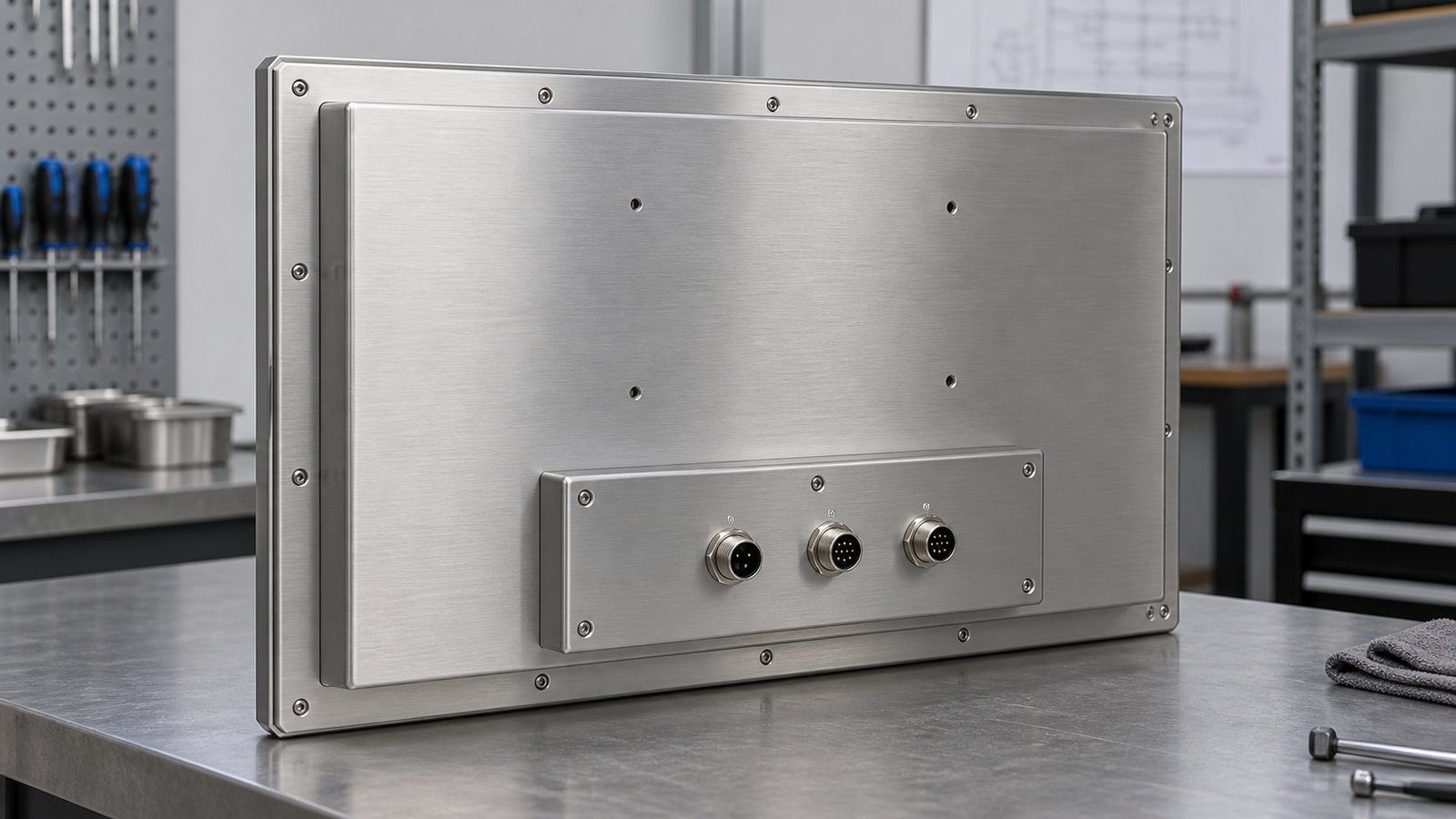

Über die Baureihen 17,3″, 18,5″ und 19″ hinweg fertigen wir das Rückgehäuse nach Kundenwunsch. Die Basisspezifikation ist ein vollständig versiegeltes Rückfach hinter einer gedichteten Zugangsplatte. Strom wird über einen einzelnen M12-A-kodierten Steckverbinder eingeführt. Video und USB laufen über separate M12-Steckverbinder, D-kodiert für Signalintegrität nach Ethernet-Art. Manche Aufbauten nutzen stattdessen ein Kombinationspanel mit DB9- und RJ45-Durchführungen, wenn das SPS-Netzwerk eines Kunden beides benötigt. Installateure führen das Feldkabel zunächst zur Gehäusewand. Dort schließen sie den passenden M12-Gegenstecker an. Erst danach verlegen sie die kurze interne Strecke zurück zum Monitor. So bleibt die verwundbare Verbindungsstelle – die am Ausschnitt – auf eine einzige versiegelte Verbindung beschränkt. Im Gehäuse liegt keine lose Kabelschlaufe. Das ist ein Standarddetail bei unseren industriellen Panel-Mount-Monitoren, kein kostenpflichtiges Upgrade.
FAQ: Versiegelte rückseitige Anschlüsse und Panel-Mount-Monitore
Bedeutet IP65 an der Front, dass die Rückseite ebenfalls versiegelt ist?
Nein. IP65 auf einem Datenblatt beschreibt fast immer nur die Frontblende und das Touch-Glas. Prüfen Sie die Schutzart des Rückgehäuses separat. Fragen Sie nach dem IP-Wert für Steckverbinder und Kabeleinführung, nicht nur für das Display.
Kann ich M12-Durchführungen nachträglich in einen bestehenden Panelausschnitt einbauen?
In der Regel ja, wenn das vorhandene Loch nahe am Ausschnittdurchmesser der Verschraubung liegt. Sie müssen das Loch nachbohren oder auf das richtige Maß buchsen, dann O-Ring und Sicherungsring gemäß Datenblatt des Steckverbinders montieren. Ein loser oder überdimensionierter Ausschnitt dichtet nicht, egal welche Verschraubung Sie verwenden.
Brauche ich IP69K an der Rückseite, oder reicht IP67?
Eine Spezifikation für IP67-Rückwandmonitore deckt Spritzwasser und kurzzeitiges Untertauchen ab, was für die meisten Waschanlagen ausreicht. Reservieren Sie IP69K für Hochdruck-Heißwasserreinigung – etwa Lebensmittellinien mit 80 °C heißem Wasser bei 100 bar.
Ist eine Kabelverschraubung günstiger als M12-Steckverbinder?
Ja, pro Verschraubung. Eine Kabelverschraubung am Monitorgehäuse mit einem mehradrigen Kabel und einer einzelnen PG-Verschraubung kostet weniger als ein M12-Kabelbaum mit mehreren Steckern. Das ist die richtige Wahl für einen sauberen Leitstand, nicht für eine Waschanlage oder einen Außenstandort.
Spezifizieren Sie das Rückgehäuse, bevor Sie die Frontblende spezifizieren
Die Schutzart der Frontverglasung bekommt die Aufmerksamkeit, weil es die Zahl ist, die jeder auf einem Datenblatt vergleicht. Das Rückgehäuse ist der Ort, an dem Waschanlagenausfälle tatsächlich beginnen. Bevor Sie einen Panel-Mount-Monitor absegnen, fragen Sie, wofür die Rückseite ausgelegt ist – Steckertyp, IP-Wert, Kabeleinführung –, nicht nur, wofür die Front ausgelegt ist. Unser Sortiment an Panel-Mount-Monitoren listet die Rückgehäuse-Optionen für jede Größe auf, damit Sie den Steckverbinder passend zur Anlage wählen können, bevor das Gerät versendet wird.
